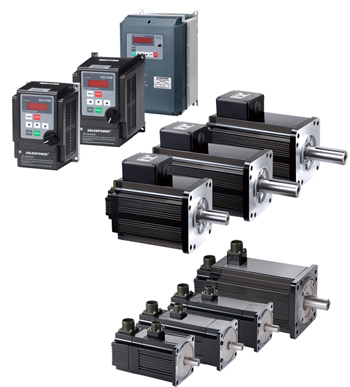

无刷伺服马达与驱动器 |
||
产品应用: | ||
钻孔机、磨床工作头、搬移设备、输送定位、锁盖机、CNC内外圆磨床、金属给料机、自动织品检验机以及其他……等等。 | ||
无刷伺服马达特点 |
||
1. | 低噪音、低电磁干扰,免保养。 |
|
2. | 特殊专利设计,运转平顺,增强可靠度。 |
|
3. | 比传统马达拥有更多优点,体积小、重量轻、高功率、高扭力及高效率。 | |
4. | 宽广的高效率转速操作范围30 RPM ~3000RPM,十分适合负载变化大,速度变化多的操作条件,这些优点是一般传统马达无法达到的。 |
|
智慧型驱动器 |
||
1. | 本驱动器提供位置、速度、扭矩三种基本操作模式。 | |
2. | 数位I/O输出入规化。 |
|
3. | 可速度、扭力双制同时控制。 | |
4. | 驱动器内部提供8段转速,2段加减速控制。 |
|
5. | 驱动器内部提供7段位置定位,一段归HOME模式,可消除累积误差量,定位更易精准,且不一定使用上位机(如人机、PLC)控制,故可以省下上位机之成本,因此更符合市场的需求。 | |
6. | 适用于许多常用的控制介面,如RS485、标准面板、端子讯号控制 、PLC和人机等方式。 | |
7. | 驱动器提供24VDC,可提供SENSOR电源。 | |
8. | 转速真实呈现并可输出DC10V 供表头及外部控制使用。 |
|
9. | 驱动器可输出128PPR讯号供外部控制使用。 | |
10. | 位置超差、转速过高、过电流、过电压和马达堵住保护,避免异常产生时,对产品造成损害。 |
无刷伺服马达 VS. 感应马达 VS. 有刷马达 |
特点 | 无刷伺服马达 | 感应马达 | 直流有刷马达 |
体积小,重量轻 | ◎ | X | △ |
转子惯性低 | ◎ | X | △ |
高速度运转性能 |
◎ | △ | X |
无转子铜损 | ◎ | X | △ |
高效率 | ◎ | △ | △ |
溫升低 | ◎ | △ | X |
无整流子,无碳刷摩擦,无火花 | ◎ | ◎ | X |
低速扭力 |
◎ | X | △ |
免保养 | ◎ | ◎ | X |
过附载能力 | ◎ | X | △ |
◎优良△普通 X 不良 |
![]() |
|

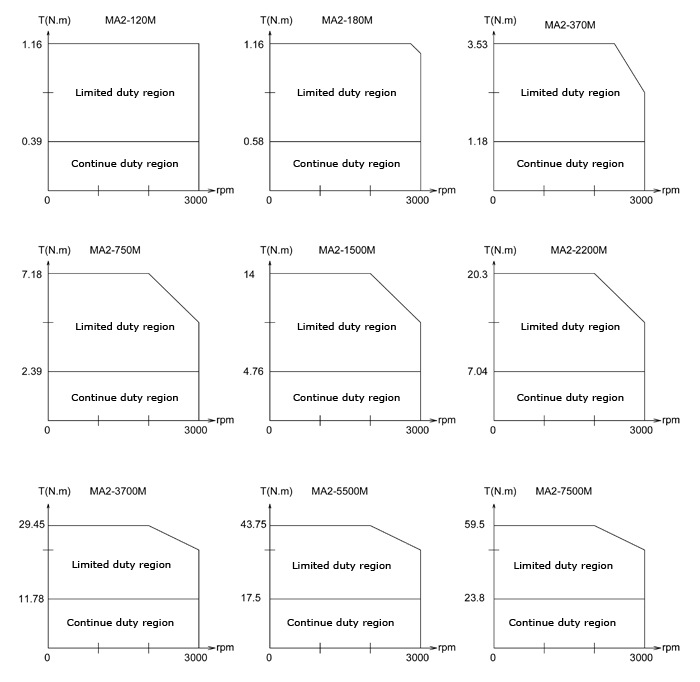

120W | 180W | 370W | 750W | 1.5KW | ||
马达型号 | MA2-120M/H | MA2-180M/H | MA2-370M/H | MA2-750M/H | MA2-1500M/H | ||
|
M:0.38/H:0.19 | M:0.57/H:0.29 | M:1.18/H:0.59 | M:2.39/H:1.2 | M:4.782.39 | ||
|
M:1.16/H:0.57 | M:1.73/H:0.87 | M:3.53/H:1.77 | M:7.18/H:3.6 | M:14.0/H:7.17 | ||
|
M:0.65/H:0.6 | M:0.9/H:0.8 | M:1.95/H:1.6 | M:3.5/H:3.0 | M:7.6/H:6.5 | ||
|
M:1.17/H:1.8 | M:2.5/H:2.4 | M:5.88/H:4.8 | M:10.2/H:9 | M:22.8/H:18.5 | ||
|
M:3000/H:6000 | ||||||
|
M:0.71/H:0.44 | M:0.71/H:0.44 | M:0.7/H:0.45 | M:0.71/H:0.45 | M:0.67/H:0.44 | ||
|
M:1.11/H:1.12 | M:1.11/H:1.12 | M:1.57/H:1.42 | M:2.59/H:2.26 | M:12.8/H:11.5 | ||
|
M:3.69/H:4.32 | M:3.69/H:4.32 | M:2.54/H:2.74 | M:1.75/H:2.59 | M:1.64/H:2.84 | ||
|
M:2.15/H:3.54 | M:2.15/H:3.54 | M:2.51/H:4.25 | M:3.35/H:4.9 | M:7.77/H:10.73 | ||
|
F 级 | ||||||
|
IP65 (軸心除外) | ||||||
|
Fig. A | Fig. B | Fig. C | Fig. D | Fig. E | ||
|
M:2.4/H:2.4 | M:2.4/H:2.4 | M:3.9/H:3.1 | M:4.7/H:4.3 | M:10/H:9.1 |
|
2.2KW | 3.7KW | 5.5KW | 7.5KW | ||
马达型号 | MA2-2200M/H | MA2-3700M | MA2-5500M | MA2-7500M | ||
|
M:7.17/H:3.59 | 11.78 | 17.5 | 23.8 | ||
|
M:20.3/H:10.76 | 29.4 | 43.75 | 59.5 | ||
|
M:12/H:10 | 18 | 24.5 | 32.0 | ||
|
M:36/H:30 | 45 | 61.3 | 80 | ||
|
M:3000/H:6000 | |||||
|
M:0.64/H:0.44 | 0.72 | 0.78 | 0.76 | ||
|
M:18.2/H:14.5 | 63.3 | 93.5 | 115 | ||
|
M:1.43/H:2.91 | 4.47 | 2.58 | 2.23 | ||
|
M:8.74/H:10 | 19.7 | 24.8 | 25.3 | ||
|
F 级 | |||||
|
IP65 (軸心除外) | |||||
|
Fig. F | Fig. G | Fig. H | Fig. I | ||
|
M:12/H:10.5 | 20 | 25.5 | 29 |
![]() |
|
120W | 180W | 370W | 750W | 1.5KW | |||
驱动器型号 | SD2-101M/H | SD2-102M/H | SD2-104M/H | SD2-107M/H | SD2-115M/H | |||
|
MA2-120M/H | MA2-180M/H | MA2-370M/H | MA2-750M/H | MA2-1500M/H | |||
|
220V±10% 1Ø | |||||||
|
50/60 | |||||||
|
M:0.65 / H:0.6 | M:0.9 / H:0.8 | M:1.95 / H:1.6 | M:3.5 / H:3.0 | M:7.6 / H:6.5 | |||
|
M:1.7 / H:1.8 | M:2.5 / H:2.4 | M:5.88 / H:4.8 | M:10.2 / H:9.0 | M:22.8 / H:18.5 | |||
|
A、B、Z、HU、HV、HW 开集极 (A、B Phase为128PPR) |
|||||||
|
0.1~60.0 Sec. | |||||||
速度变动率 | 对负荷 | ±0.3%以下(0~额定转矩在额定转速时) | ||||||
对电压 |
±0.3%以下(电源电压 ± 10%,在额定转速无负载) | |||||||
对温度 | ±0.3%以下(0~45℃ / 32~113℉,在额定转速无负载) |
|||||||
|
Sin PWM | |||||||
|
1. 速度模式 2. 转矩模式 3. 内部暂存器位置模式 | |||||||
输入讯号 | 类比 | 1. Vref, Tref ± 10V 类比输入 2. 面板 VR 0~5V类比输入 | ||||||
数位 | DI0 ~ DI6 与 COM 共通 | |||||||
|
DOx开集极输出(x=0~3), 外接电压(48VDC, 10mA below). 驱动电磁煞车器请设定DO3. |
|||||||
|
过负载、过电流、过电压、过热、驿马器异常、相间短路 | |||||||
|
Fig. 1 | Fig. 1 | Fig. 1 | Fig. 1 | Fig. 2 | |||
|
1.1 | 1.1 | 1.1 | 1.1 | 1.3 |
|
2.2KW | 3.7KW | 5.5KW | 7.5KW | |||
驱动器型号. | SD2-122M/H | SD2-337M | SD2-355M | SD2-375M | |||
|
MA2-2200M/H | MA2-3700M | MA2-5500M | MA2-7500M | |||
|
220V±10% 1Ø | 220V±10% 3Ø | |||||
|
50/60 | ||||||
|
M:12 / H:10 | 18 | 24.5 | 32.0 | |||
|
M:36 / H:30 | 45 | 61.3 | 80 | |||
|
A、B、Z、HU、HV、HW 开集极 (A、B Phase为128PPR) |
||||||
|
0.1~60.0 Sec. | ||||||
速度变动率 | 对负荷 | ±0.3%以下(0~额定转矩在额定转速时) | |||||
对电压 |
±0.3%以下(电源电压 ± 10%,在额定转速无负载) | ||||||
对温度 | ±0.3%以下(0~45℃ / 32~113℉,在额定转速无负载) |
||||||
|
Sin PWM | ||||||
|
1. 速度模式 2. 转矩模式 3. 内部暂存器位置模式 | ||||||
输入讯号 | 类比 | 1. Vref, Tref ± 10V 类比输入 2. 面板 VR 0~5V类比输入 | |||||
数位 | DI0 ~ DI6 与 COM 共通 | ||||||
|
DOx开集极输出(x=0~3), 外接电压(48VDC, 10mA below). 驱动电磁煞车器请设定DO3. |
||||||
|
过负载、过电流、过电压、过热、驿马器异常、相间短路 | ||||||
|
Fig. 2 | Fig. 3 | Fig. 3 | Fig. 3 | |||
|
1.3 | 5 | 6 | 6 |
|
750W | 1.5KW | 2.2KW | 3.7KW | 5.5KW | 7.5KW | |||
马达型号 | MA4-750M | MA4-1500M | MA4-2200M | MA4-3700M | MA4-5500M | MA4-7500M | |||
|
M:2.39 / H:1.2 | M:4.78 / H:2.39 | M:7.17 / H:3.59 | 11.78 | 17.5 | 23.8 | |||
|
M:7.18 / H:3.6 | M:14/ H:7.17 | M:20.3 / H:10.77 | 29.4 | 43.75 | 59.5 | |||
|
M:2.0 / H:1.9 | M:4.4 / H:3.8 | M:6.9 / H:6.3 | 10 | 14.7 | 19.5 | |||
|
M:6.0 / H:6 | M:13.2 / H:11 | M:20.7 / H:18 | 25 | 36.75 | 48.75 | |||
|
M:3000 / H:6000 | ||||||||
|
M:1.27 / H:0.74 |
M:1.18 / H:0.77 |
M:1.16 / H:0.76 | 1.29 | 1.36 | 1.36 | |||
|
M:2.59 / H:2.26 | M:12.8 / H:11.5 | M:18.2 / H:14.5 | 63.3 | 93.5 | 115 | |||
|
M:1.99 / H:2.21 | M:1.60 / H:2.86 | M:1.35 / H:2.06 | 4.08 | 3.20 | 1.81 | |||
|
M:2.84 / H:5.6 | M:7.91 / H:10.75 | M:7.95 / H:13.76 | 19.96 | 27.61 | 29.71 | |||
|
F 级 | ||||||||
|
IP65 (軸心除外) | ||||||||
|
Fig. D | Fig. E | Fig. F | Fig. G | Fig. H | Fig. I | |||
|
M:4.7 / H:4.4 | M:10 / H:9 | M:12 / H:10.5 | 20 | 25.5 | 29 |
|
750W | 1.5KW | 2.2KW | 3.7KW | 5.5KW | 7.5KW | |||
驱动器型号. | SD4-307M/H | SD4-315M/H | SD4-322M/H | SD4-337M | SD4-355M | SD4-375M | |||
|
MA4-750M/H | MA4-1500M/H | MA4-2200M/H | MA4-3700M | MA4-5500M | MA4-7500M | |||
|
380V±10% 3Ø | ||||||||
|
50/60 | ||||||||
|
M:2.0 / H:1.9 | M:4.4 / H:3.8 | M:6.9 / H:6.3 | 10 | 14.7 | 19.5 | |||
|
M:6.0 / H:6 | M:13.2 / H:11 | M:20.7 / H:18 | 25 | 36.75 | 48.75 | |||
|
A、B、Z、HU、HV、HW 开集极 (A、B Phase为128PPR) |
||||||||
|
0.1~60.0 Sec. | ||||||||
速度变动率 | 对负荷 | ±0.3%以下(0~额定转矩在额定转速时) |
|||||||
对电压 |
±0.3%以下(电源电压 ± 10%,在额定转速无负载) |
||||||||
对温度 | ±0.3%以下(0~45℃ / 32~113℉,在额定转速无负载) | ||||||||
|
Sin PWM | ||||||||
|
1. 速度模式 2. 转矩模式 3. 内部暂存器位置模式 | ||||||||
输入讯号 | 类比 | 1. Vref, Tref ± 10V 类比输入 2. 面板 VR 0~5V类比输入 | |||||||
数位 | DI0 ~ DI6 与 COM 共通 | ||||||||
|
DOx开集极输出(x=0~3), 外接电压(48VDC, 10mA below). 驱动电磁煞车器请设定DO3. |
||||||||
|
过负载、过电流、过电压、过热、驿马器异常、相间短路 |
||||||||
|
Fig. 1 | Fig. 2 | Fig. 2 | Fig. 3 | Fig. 3 | Fig. 3 | |||
|
1.1 | 1.3 | 1.3 | 5 | 6 | 6 |
|

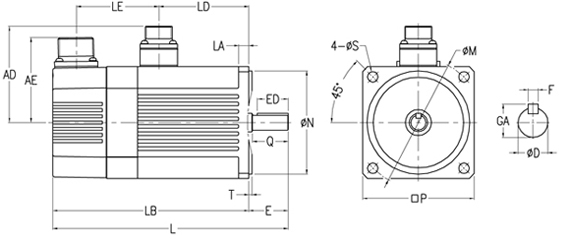

□P | ØM | ØS | ØN | T | L | LA | LB | LD | LE | AE | AD | 轴端 | ||||||
ED | Q | E | ØD | GA | F | ||||||||||||||
Fig. A | 90 | 104 | 8.5 | 83 | 2.5 | 175 | 8 | 143 | 57.5 | 66.5 | 68.6 | 77.6 | 25 | 29 | 32 | 12 | 13.5 | 4 | |
Fig. B | 14 | 16 | 5 | ||||||||||||||||
Fig. C | 190 | 158 | 72.5 | ||||||||||||||||
Fig. D | 245 | 213 | 127.5 |
●MA2-1500M/H-MA2-2200M/H
●MA4-1500M/H-MA4-2200M/H
|
□P | ØM | ØS | ØN | T | L | LA | LB | LD | LE | AE | AD | 轴端 | |||||||
ED | Q | E | ØD | GA | F | DH | ||||||||||||||
Fig. E | 130 | 145 | 9 | 110 | 3.5 | 261.5 | 12 | 211.5 | 123.5 | 69 | 68.6 | 113.3 | 45 | 50 | 50 | 24 | 27 | 8 | M8 | |
Fig. F | 288.5 | 238.5 | 150.5 |

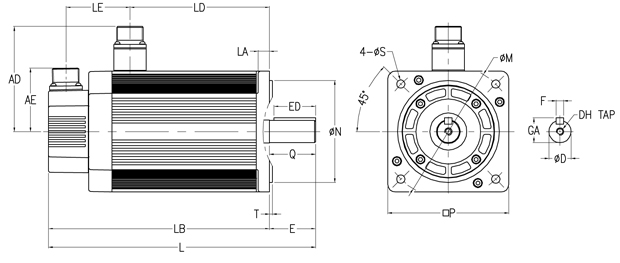

●MA2-3700M-MA2-7500M
●MA4-3700M-MA4-7500M
单位 : mm
|
□P | ØM | ØS | ØN | T | L | LA | LB | LC | LD | LE | AB | AC | AD | AE | KK | 轴端 | |||||||
ED | Q | E | ØD | GA | F | DH | ||||||||||||||||||
Fig. G |
180 | 200 | 13.5 | 114.3 | 4 | 359.5 | 18 | 280.5 | 261.5 | 107 | 111 | 111 | 116.5 | 147 | 68.6 | 32.8 | 65 | 73 | 79 | 35 | 38 | 10 | M12 | |
Fig. H |
454.5 | 341.5 | 322.5 | 168 | 90 | 108.5 | 113 | 42 | 45 | 12 | M16 | |||||||||||||
Fig. I |
484.5 | 371.5 | 352.5 | 198 |

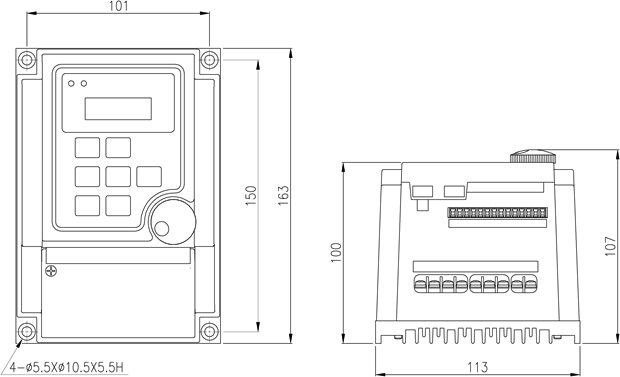

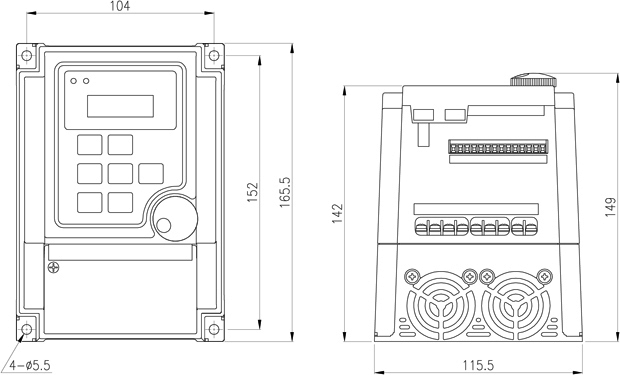

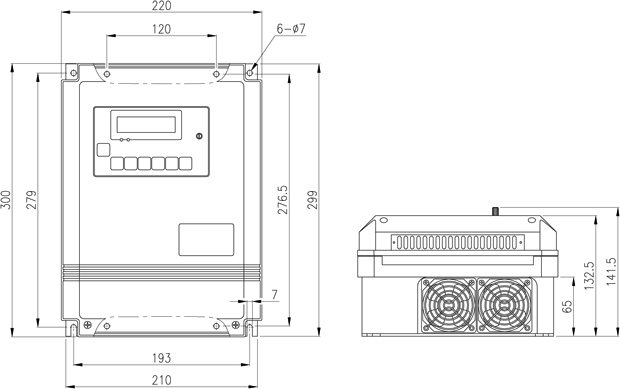

●SD2-115M/H~SD2-122M/H ●SD2-337M~SD2-375M |
