电动车用直流无刷马达

电动车用直流无刷马达

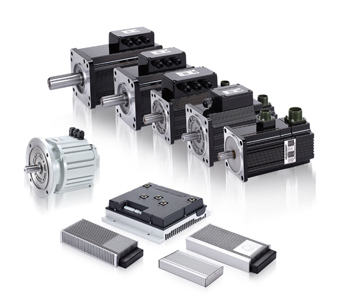

Brushless DC motors with DC drive

电动车用直流无刷马达
产品应用:
高尔夫球车、牵引机、小卡车、叉架起货机、低速车机、卡丁车、三轮车、摩托车、电动自行车、割草机以及其他……等等。

爱德利直流无刷马达具特殊专利设计且采用钕铁錋磁铁(NdFeB)，马达体积很小并具有高功率及高扭力密度特性，再加上宽广的高效率运转转速范围，十分适合使用在电动车辆上，使电动车辆拥有较远的续航力，低速高扭力，低电磁干扰，免碳刷保养，皆是直流无刷马达独特的优点。多样化前瞻性的特点是提升产品性能的最好选择。
1. 使用高磁能积钕铁錋稀钍磁铁(NdFeB)，具备体机小，功率高及扭力高特性，比传统马达高很多。
2. 具特殊专利设计，超低顿转扭矩。
3. 采用电子换相结构，低电磁干扰 ，免碳刷保养。
4. 超低的转子惯性，转子体积比传统感应马达及有刷马达小非常多，拥有较佳控制性能。
5. 马达内转子设计，线圈位于马达定子中，定子直接接触散热片，拥有极佳散热设计。
6. 采用电子换相结构，马达速度可达每分钟10,000转数以上。
7. 创新的马达设计，最佳的表现就是在重负载操作期间亦能够节省能源，在低速度行驶中，仍然具备有高的转矩输出。高效率范围比传统马达优越很多。
8. 慧型的驱动器功能设计，完全符合电动车辆需求。例如：电池的低电压保护、警报信号输出、安全保护开关、正转/反转切换、启动/停止…等等。完善自我保护功能设计，避免过热，过电流…等等条件，造成产品损坏。



直流无刷马达 VS. 感应马达 VS. 有刷马达
特点 直流无刷马达 感应马达 直流有刷马达
体积小,重量轻
 ◎ X △
转子惯性低
高速度运转性能		 ◎ △ X
无转子铜损 ◎ X △
高效率 ◎ △ △
溫升低 ◎ △ X
无整流子,无碳刷摩擦,无火花 ◎ ◎ X
低速扭力 ◎ X △
免保养 ◎ ◎ X
过负载能力
 ◎ X △
◎ 优良 △ 普通 X 不良

      驱动器主要功能特点       驱动器保护功能
  • 回升刹车
  • 速度及转矩控制
  • 蜂鸣器信号输出
  • 锁匙开关
  • 安全开关
  • 正转 / 反转切换
  • 失效时LED指示
  • 过电流保护
  • 马达过热保护
  • 低电压保护
  • 马达堵住保护
  • 驱动器过热保护
  • 马达相间短路保护


BM直流无刷马达与SW驱动器规格

马达型号
BM-180 BM-370 BM-400E BM-750E BM-1500E
驱动器型号 SW02 SW02 SW05A SW06B SW06A
输入电压 VDC
24 24 48 48 48
額定輸出 W
180 370 400 750 1500
额定转矩
Kg-cm
9 12 9 16.2 34
最大转矩
Kg-cm
27 40 35 70 130
额定电流 A
9.0 19.0 9.7 18.6 36.0
最大电流 A
25 50 29 57 106
额定速度 RPM
2000 3000 4300 4500 4300
最大速度 RPM
2500 3700 4700 4800 4600
最大输出 W
280 650 800 2100 3700
马达外型尺寸图
Fig. No.
Fig. 1 Fig. 3 Fig. 5 Fig. 7 Fig. 8
驱动器外型尺寸图
Fig. No.
Fig. A Fig. A Fig. C Fig. D Fig. E

马达型号
BM-2200E BM-3700E BM-5000ES BM-5000ER BM-5500E
驱动器型号 SW06A/SW08A SW08A/SW08B SW08B SW08B SW08C
输入电压 VDC
48 48 48 48 72
額定輸出 W
2200 3700 5000 5000 5500
额定转矩
Kg-cm
48.7 90 72 250 134
最大转矩
Kg-cm
124/180 150/215 130 350 300
额定电流 A
48 87 114 140 89
最大电流 A
106/140 140/200 200 220 200
额定速度 RPM
4400 4000 6500 1900 4000
最大速度 RPM
4800 4700 7000 6000 4600
最大输出 W
3700/5200 5200/5800 8000 5700 10500
马达外型尺寸图
Fig. No.
Fig. 8 Fig. 9 Fig. 11 Fig. 12 Fig. 10
驱动器外型尺寸图
Fig. No.
Fig. E/F Fig. F Fig. F Fig. F Fig. F

*驱动器使用功能及保护功能因不同形式而有所区别

BM直流无刷伺服马达与SWAN_V驱动器规格
马达型号
BM-180E BM-370E BM-550E BM-750E
驱动器型号 SWAN2V202 SWAN2V204 SWAN5V205 SWAN6V407
输入电压 VDC
24 24 24 48
驅動最大電壓 VDC
30 30 30 60
額定輸出 W
180 370 550 750
额定转矩
Kg-cm
6.1 12.2 18.1 24.4
最大转矩
Kg-cm
16.8 34.2 77.3 69.8
额定电流 A
9.3 18.6 27.6 18.6
最大电流 A
26.1 52 77 52
额定速度 RPM
3000 3000 3000 3000
马达外型尺寸图
Fig. No.
Fig. 2 Fig. 4 Fig. 6 Fig. 7
驱动器外型尺寸图
Fig. No.
Fig. B Fig. B Fig. C Fig. E

马达型号
BM-1500E BM-2200E BM-3700E
驱动器型号 SWAN6V415 SWAN6V422 SWAN8V437
输入电压 VDC
48 48 48
驅動最大電壓 VDC
60 60 60
額定輸出 W
1500 2200 3700
额定转矩
Kg-cm
48.8 73.2 122
最大转矩
Kg-cm
136.64 205 340
额定电流 A
36 48 87
最大电流 A
101 134.4 244
额定速度 RPM
3000 3000 3000
马达外型尺寸图
Fig. No.
Fig. 8 Fig. 8 Fig. 9
驱动器外型尺寸图
Fig. No.
Fig. E Fig. E Fig. F

*驱动器使用功能及保护功能因不同形式而有所区别

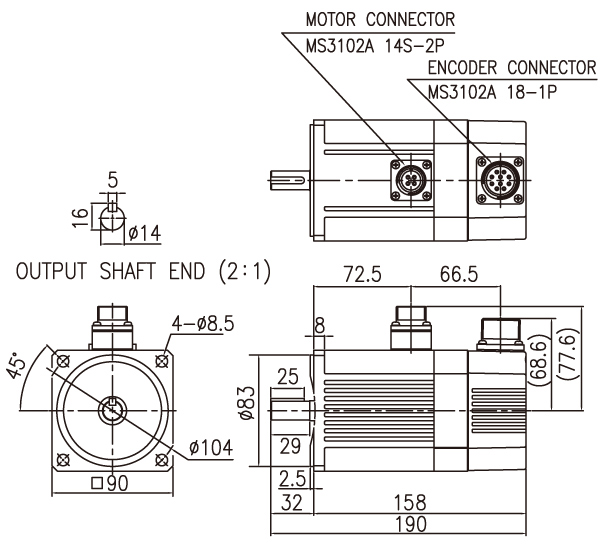

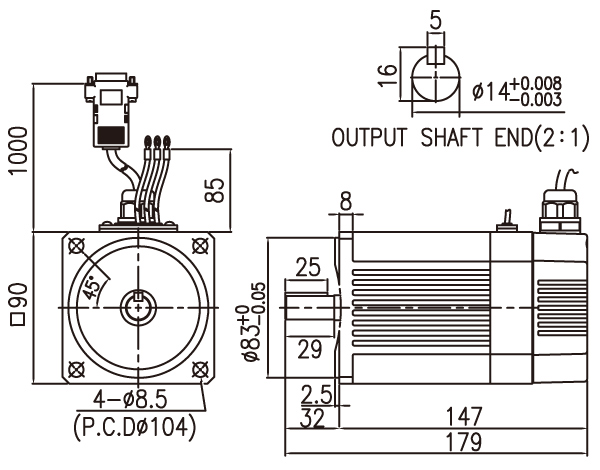

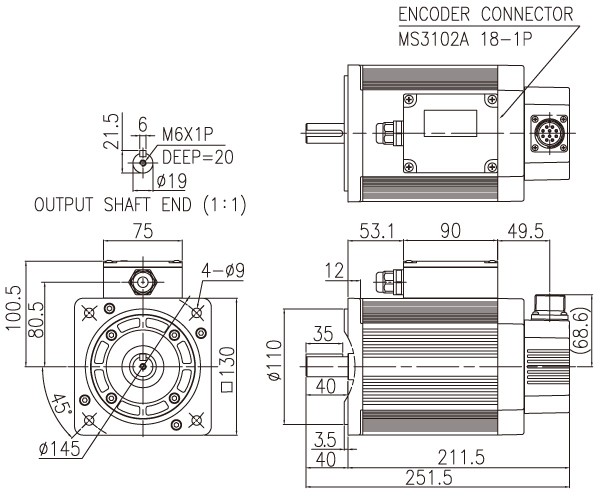

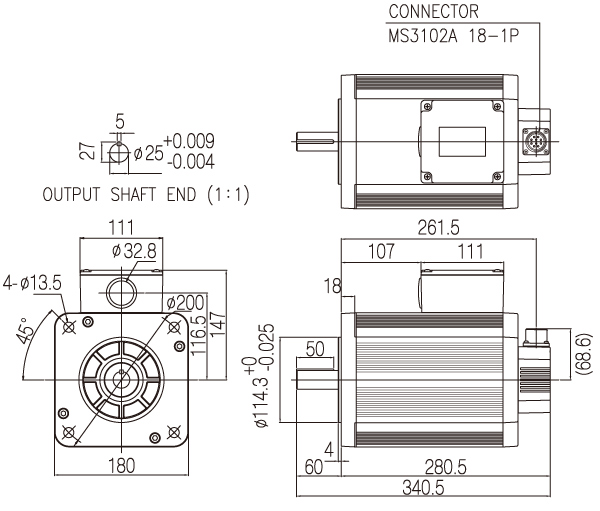

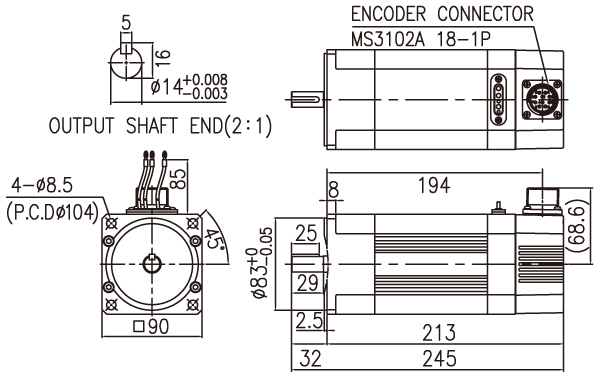

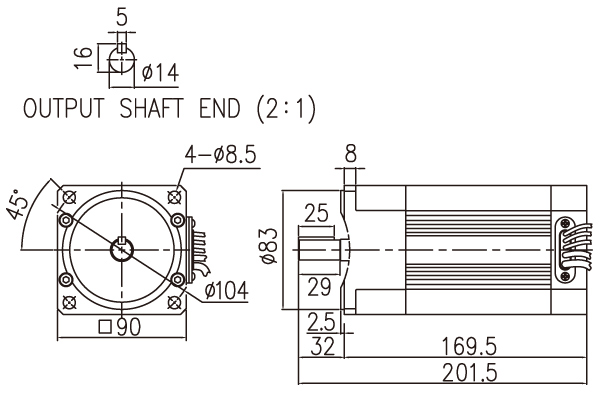

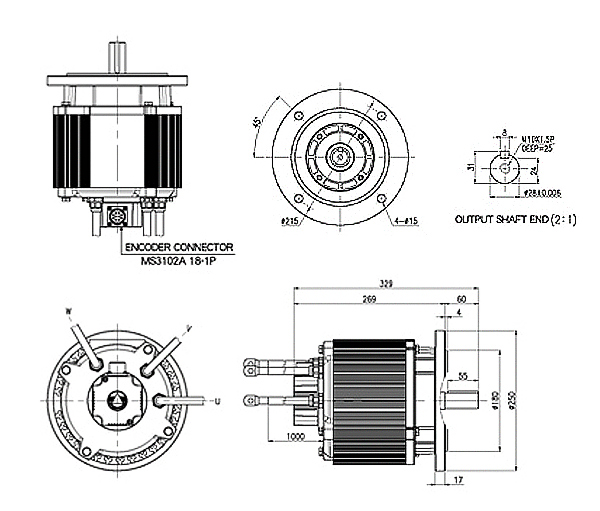

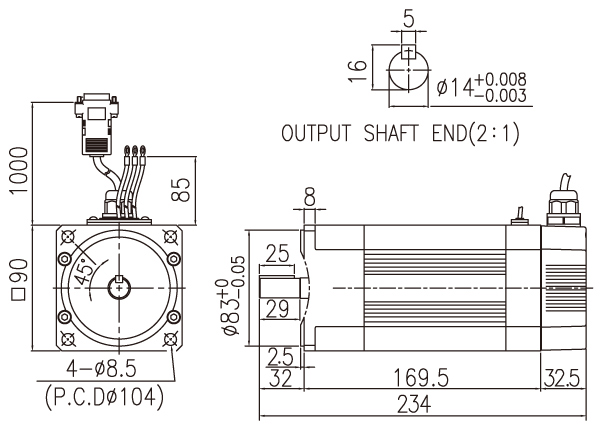

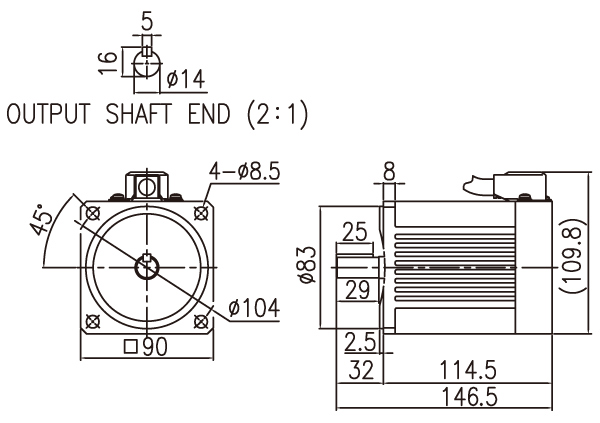

BM直流无刷马达外型尺寸图

Brushless DC motors with DC drive

Fig. 1

Brushless DC motors with DC drive

Fig. 2

Brushless DC motors with DC drive

Fig. 3

Brushless DC motors with DC drive

Fig. 4

Brushless DC motors with DC drive


Fig. 5

Fig. 6


Fig. 7

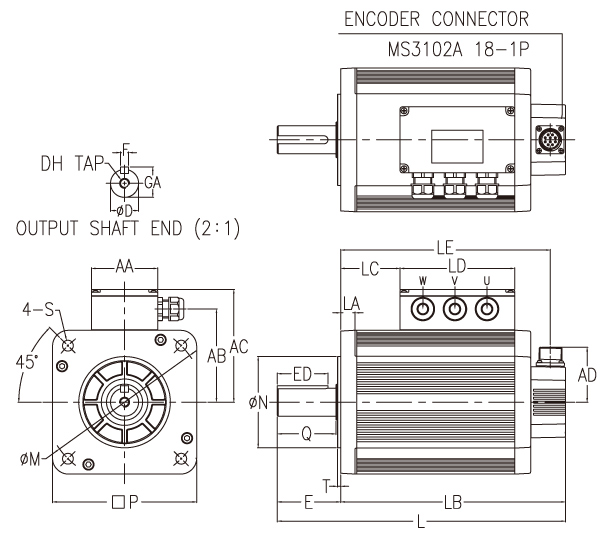

Fig. 8.9.10

单位 : mm

Fig. No.
□P ØM ØS ØN T L LA LB LC LD LE AA AB AC AD 轴端
ED Q E ØD GA F DH

Fig. 8

 130 145 9 110 3.5 288.5 12 238.5 27 143 219.5 82.5 93.5 116 68.6 45 50 50 24 27 8 M8X24L

Fig. 9

 180 200 13.5 114.3 4 359.5 18 280.5 74 261.5 116.5 141 63 73 79 35 38 10 M12X25L

Fig. 10

 454.5 341.5 135 322.5 90 108.5 113 42 45 12 M16X32L



Fig. 11



Fig. 12

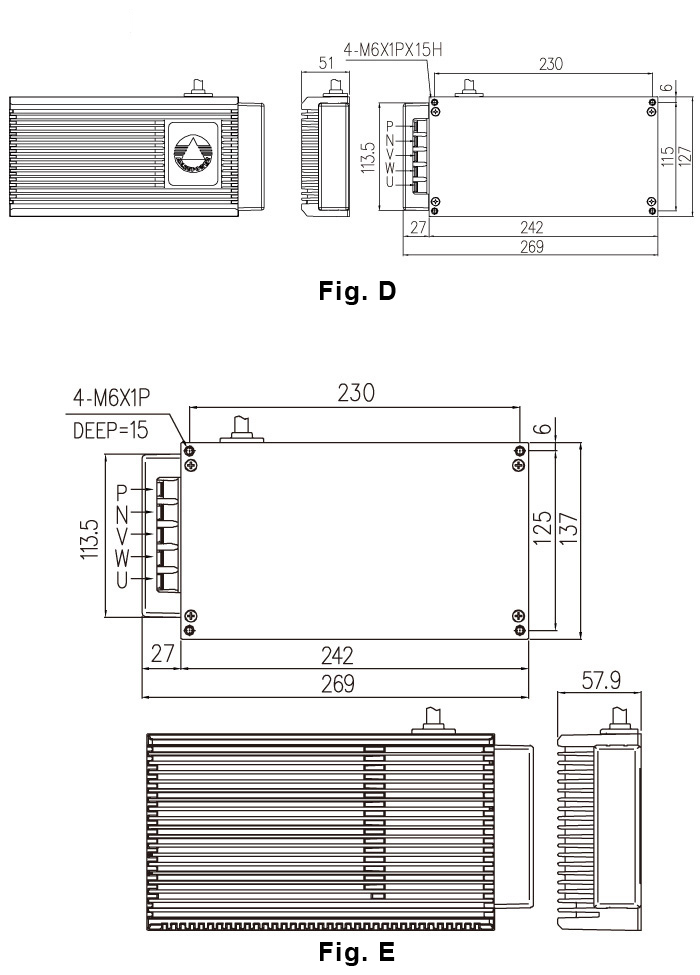

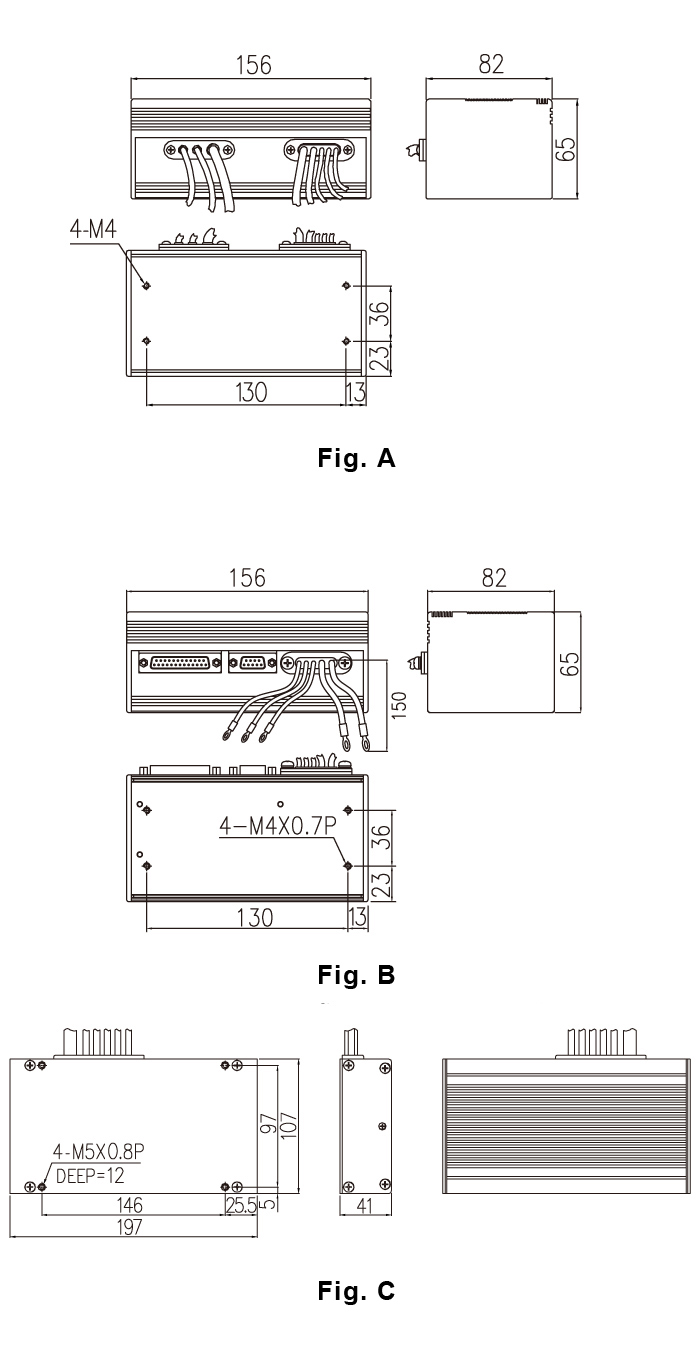

SW和SWAN_V驱动器外型尺寸图
