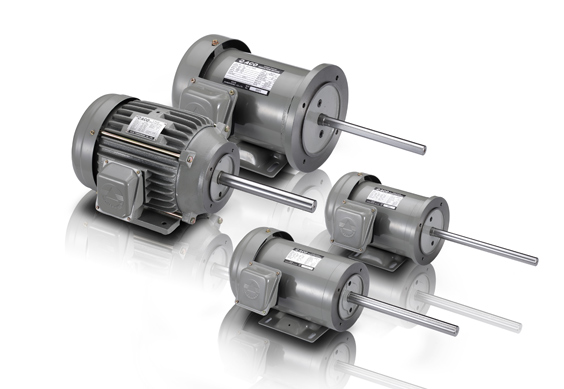

IE3 V3 鼓风机马达

IE3 V3 鼓风机马达

IE3 V3 鼓风机马达
产品应用:
离心鼓风机、UV烤箱以及其他……等等。
爱德利供应专业高速三相感应鼓风机马达, 用于冷却、加热、通风、空调、鼓风机及所有空气应用的设备。 IE3 V3 鼓风机马达设计为低震动、低噪音及符合IE3马达高效率标准。全密闭式冷却风扇、F级绝缘等级、框号由71到132、马力为0.5HP到10HP。马达轴心尺寸可依需求制作。

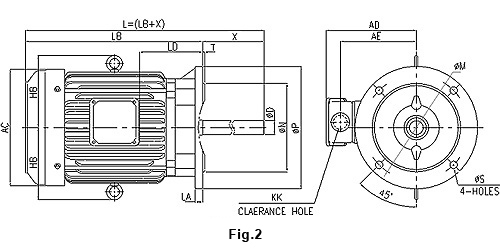

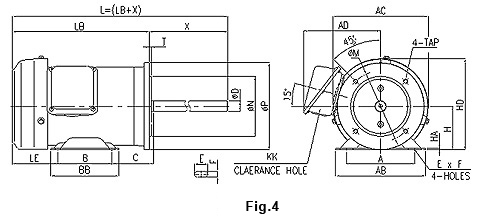

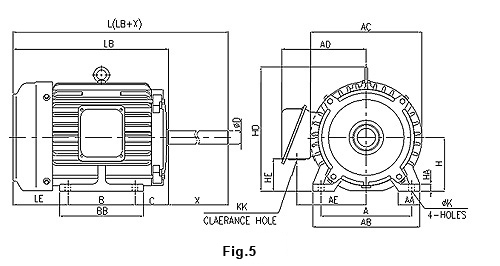

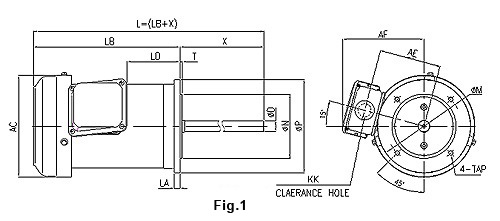

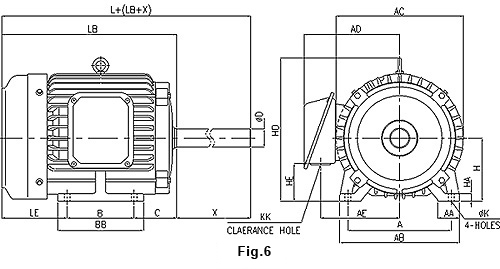

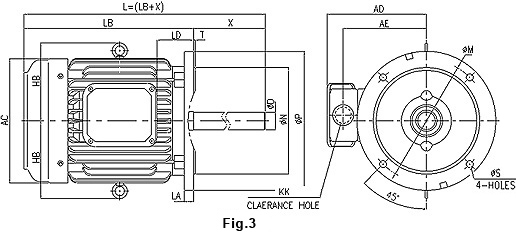

IE3 V3鼓风机马达外型尺寸图

单位: mm

Fig. No.	框号	马力 (HP)		AC	AD	AE	AF	HB	KK	L	LA	LB	LD	M	N	P	S	T	D	TAP	X
Fig. No.	框号	2P	4P	AC	AD	AE	AF	HB	KK	L	LA	LB	LD	M	N	P	S	T	D	TAP	X
1	71	1/2	1/2	159	-	102	129	-	22	LB+X	10	226.5	87	130	110	160	-	3.5	14	M8	客制化尺寸
1	80	1	1	175	-	105.5	139.5	-	22	LB+X	10	251.5	92	130	110	160	-	3.5	19	M8
1	90L	2.3	2	196	-	115.5	149	-	22	LB+X	-	291.5	120.5	130	110	160	-	3.5	24	M8
1	100L	-	3	196	-	115.5	149	-	22	LB+X	-	291.5	120.5	130	110	160	-	3.5	28	M8
2	112M	5	5	238	182	149	-	150	28	LB+X	16	362	135	215	180	250	15	4	28	-
3	132S	7½ - 10	7½	273	218	175	-	169	35	LB+X	20	366	97	265	230	300	15	4	38	-
3	132M	-	10	273	218	175	-	169	35	LB+X	20	404	116	265	230	300	15	4	38	-

单位: mm

Fig. No.	框号	马力(HP)		A	AA	AB	AC	AD	AE	B	BB	C	H	HA	HD	HE
Fig. No.	框号	2P	4P	A	AA	AB	AC	AD	AE	B	BB	C	H	HA	HD	HE
4	71	1/2	1/2	111.5	-	151	159	130.5	-	90	113.5	61.5	71	2.7	151	-
4	80	1	1	125	-	165	175	141.5	-	99.6	125	76.7	80	2.3	167.5	-
4	90L	2.3	2	140	-	176	196	151	-	125	149	60.5	90	2.6	188	-
4	100L	-	3	140	-	176	196	151	-	125	149	60.5	90	2.6	188	-
5	112M	5	5	190	45	224	238	182	149	140	175	70	112	14	265	82
6	132S	7½ - 10	7½	216	45	250	273	218	175	140	180	89	132	16	310	83
6	132M	-	10	216	45	250	273	218	175	178	212	89	132	16	310	83

Fig. No.	K	KK	LE	L	D	T	E	F	TAP	X
4	-	22	83	LB+X	14	3.5	25	9	M8	客制化尺寸
4	-	22	83	LB+X	19	3.5	24	10	M8
4	-	22	106	LB+X	24	3.5	20	10.5	M8
4	-	22	106	LB+X	28	3.5	20	10.5	M8
5	12	28	112	LB+X	28	-	-	-	-
6	12	35	137	LB+X	38	-	-	-	-
6	12	35	137	LB+X	38	-	-	-	-
