IE3 V3 感应马达

IE3 V3 感应马达

IE3 V3 Induction Motors

IE3 V3 感应马达
产品应用:
平面磨床、内外圆磨床、CNC车床、CNC铣床以及其他……等等。

爱德利IE3 V3感应马达皆符合IEC国际标准并适合不同的工业用途.
1. IEC V3马达的输出由0.75Kw~7.5Kw、框号为80到132M。
2. 马达电压可依客户需求额设计。
3. 马达频率为50HZ, 50/60HZ或60HZ, 同时亦可设计特殊频率。
4. 此系列皆提供立式及卧式马达。

IE3 V3感应马达规格

型号 80 90L 100L 112M 132S 132M
输入电压
VDC
220/380VAC±10% 50 or 60HZ
马达极数
4 极
额定输出
KW
0.75 1.5 2.2 3.7 5.5 7.5
额定转速
RPM
50HZ 1450 1450 1460 1460 1465 1470
60HZ 1750 1760 1760 1760 1760 1760
绝缘等级
 B 级
额定扭力
Kg-cm
50HZ 49.8 100.2 148 248 372 510
60HZ 41.6 83.4 124 206 310 411
额定电流
A
50HZ 3.5A 6.2A 8.8A 14.1A 22A 28A
60HZ 3.2A 5.6A 8.2A 14A 19.5A 26A
最大扭力
%
380 380 360 360 330 330



IE3 V3感应马达外型尺寸图

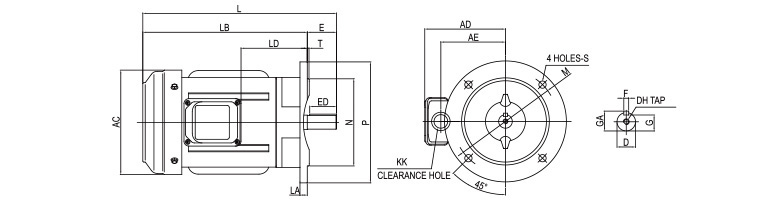

●0.75KW & 2.2KW 立式马达

单位 : mm

框号 AC AD AE KK L LA LB LD M N P S T 轴端 轴承
D E ED F G GA DH TAP 前 后
80 177 182 140 22 320 12 280 113 165 130 200 12 3.5 19 40 35 6 15.5 21.5 20 M6 6204ZZ 6203ZZ
100L 219 218 166 28 397.5 15 337.5 136 215 180 250 15 3.5 28 60 55 8 24 31 25 M10 6206ZZ 6206ZZ

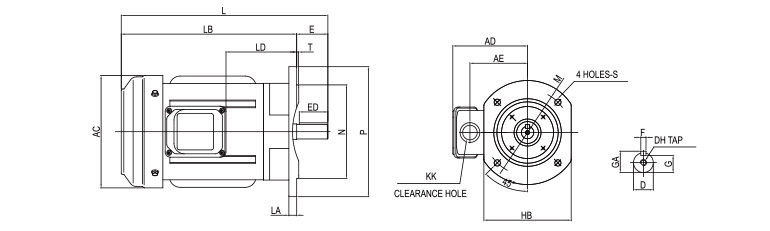

●1.5KW立式马达

单位 : mm

框号 AC AD AE HB KK L LA LB LD M N P S T 轴端 轴承
D E ED F G GA DH TAP 前 后
90L 195 144 111 168 22 380.5 14 330.5 135 165 130 200 12 3.5 24 50 45 8 20 27 24 M8 6205ZZ 6205ZZ

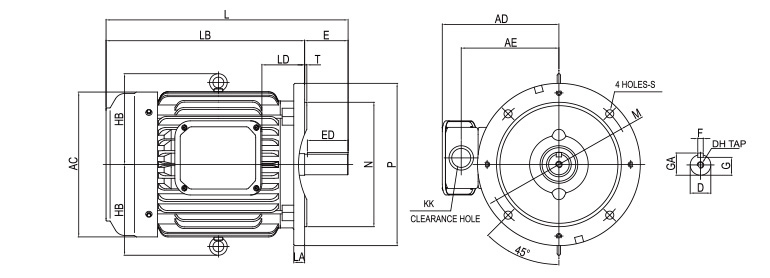

●3.7KW ~ 7.5KW 立式马达

单位 : mm

框号 AC AD AE HB KK L LA LB LD M N P S T 轴端 轴承
D E ED F G GA DH TAP 前 后
112M 238 182 149 150 28 422 15 362 135 215 180 250 15 4 28 60 55 8 24 31 25 M10 6306ZZ 6306ZZ
132S 273 218 175 169 35 446 20 366 97 265 230 300 15 4 38 80 75 10 33 41 25 M12 6308ZZ 6306ZZ
132M 273 218 175 169 42 484 20 404 116 265 230 300 15 4 38 80 75 10 33 41 25 M12 6308ZZ 6306ZZ

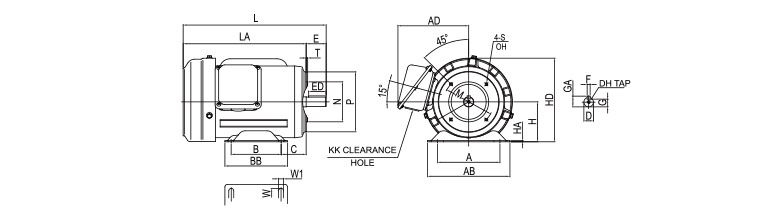

●0.75KW & 1.5KW 臥式马达

单位 : mm

框号 A AB AD B BB C H KK L LA M N P S OH T W W1 HA 轴端 轴承
D E ED F G GA DH TAP 前 后
80 125 165 141.5 100 125 50 80 22 285 246 100 80 120 M6 15 3 24 10 2.3 19 40 35 6 15.5 21.5 20 M6 6204ZZ 6204ZZ
90L 140 176 151 125 149 56 90 22 337 287 115 95 140 M8 16 3 20 10.5 2.6 24 50 45 8 20 27 24 M8 6205ZZ 6205ZZ

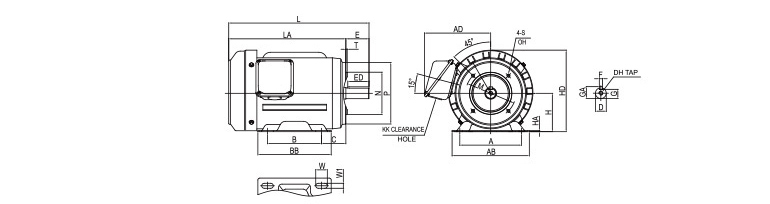

●2.2KW 臥式马达

单位 : mm

框号 A AB AD B BB C H KK L LA M N P S OH T W W1 HA 轴端 轴承
D E ED F G GA DH TAP 前 后
100L 160 200 172 140 190 63 100 28 363.5 303.5 130 110 160 M8 16 3.5 30 13 3 28 60 55 8 24 31 25 M10 6206ZZ 6206ZZ



●3.7KW ~ 7.5KW 臥式马达

单位 : mm

框号 A AA AB AC AD AE B BB C H HA HD HE K KK L LE 轴端 轴承
D E ED F G GA DH TAP 前 后
112M 190 45 224 238 182 149 140 175 70 112 15 265 82 12 28 382 112 28 55 60 8 24 31 25 M10 6306ZZ 6306ZZ
132S 216 45 250 273 218 175 140 180 89 132 16 310 83 12 35 446 137 38 75 80 10 33 41 25 M12 6308ZZ 6306ZZ
132M 216 45 250 273 218 175 178 212 89 132 16 310 83 12 35 484 137 38 75 80 10 33 41 25 M12 6308ZZ 6306ZZ
