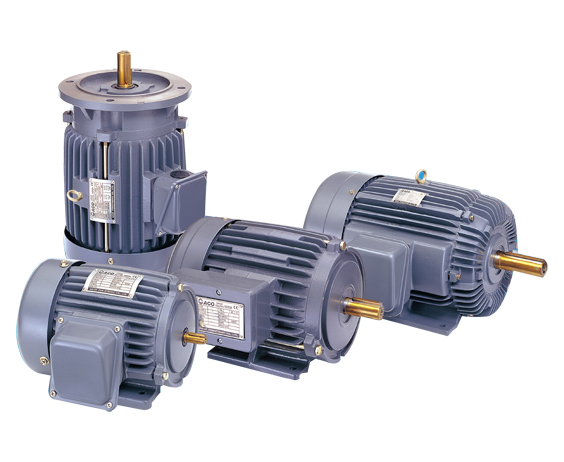

变频马达

变频马达

Inverter Duty Motors

变频马达
产品应用:
木工机、CNC车床、CNC铣床、CNC平面磨床、桌上型车床以及其他……等等。

变频器专用马达的设计主要是在使用多频率驱动器下，亦能展现出它最理想的特性。变频专用马达有独立冷却风扇系统来降低马达温度。使它在广宽速度范围内操作下却没有过热的虞虑。

一个标准的马达经由变频器驱动所产生的动力会比原先的少一些。当它使用在低转速的范围时，冷却的效果会恶化，然后马达温度上升增加。所以，在低转速范围操作是必须减少负载转矩。如果在低速度范围中需要100%延伸转矩，则需要使用变频器专用马达。

变频马达规格
AVB / AVV 10HZ~160HZ
型号 AVB or AVV
框号 80 90L 100L 112M 132S 132M 160M 160L
输出 KW
0.75 1.5 2.2 3.7 5.5 7.5 11.0 15.0
转矩
Kg-M
0.43 0.85 1.27 2.11 3.17 4.22 6.33 8.44
速度 1725RPM at 60HZ
构造 全密闭式外部冷却扇
极数 4 极
电源 3相220 或 380 或 440V
电压 / 频率 100% 输出 / 50~160HZ
转矩特性 固定转矩范围 10HZ ~ 60HZ
固定功率范围 60HZ ~ 160HZ
启动转矩 125%
绝缘种类 F 级
工作周期 持续
环境情况

-20 到 40 ℃； 湿度100%；屋內；

没有防爆裂；不超过 1000M
速度 RPM
4800RPM
频率 HZ
60HZ
AVB : 臥式 AVV : 立式

AEEFV / AEVFV 10HZ~110HZ
型号 AEEFV or AEVFV
框号 80 90L 100L 112M 132S 132M 160M 160L
输出 KW
0.75 1.5 2.2 3.7 5.5 7.5 11.0 15.0
转矩
Kg-M
0.51 1.02 1.53 2.55 3.825 5.10 7.65 10.20
速度 1425RPM at 50HZ
构造 全密闭式外部冷却扇
极数 4 极
电源 3相220 或 380 或 440V
电压 / 频率 100% 输出/50~110HZ
转矩特性 固定转矩范围 10HZ ~ 50HZ
固定功率范围 50HZ ~ 110HZ
启动转矩 125%
绝缘种类 F 级
工作周期 持续
环境情况

-20 到 40 度； 湿度100%；屋內；

没有防爆裂；不超过 1000M
速度 RPM
3300RPM
频率 HZ
50HZ
AEEFV : 臥式 AEVFV : 立式

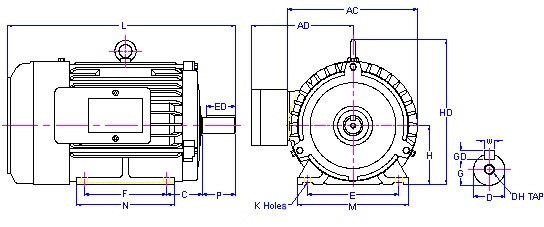

变频马达外型尺寸图



输出 (kw) 框号 极数 H AD E F Z C P HD AC L M N 轴心 轴承
ED D GD G W
0.75 80 4 80 140 125 100 10 50 40 - 177 328 155 130 35 19 6 15.5 6 6204ZZ 6203ZZ
1.5 90L 4 90 150 140 125 10 56 50 - 200 341 170 150 45 24 7 20 8 6205ZZ 6204ZZ
2.2 100L 4 100 162 160 140 12 63 60 243 219 401 195 175 55 28 7 24 8 6206ZZ 6205ZZ
3.7 112M 4 112 169 190 140 12 70 60 265 238 420 224 175 55 28 7 24 8 6306ZZ 6305ZZ
5.5 132S 4 132 184 216 140 12 89 80 310 279 497 250 185 76 38 8 33 10 6308ZZ 6306ZZ
7.5 132M 4 132 184 216 178 12 89 80 310 279 533 250 212 76 38 8 33 10 6308ZZ 6306ZZ
11.0 160M 4 160 250 254 210 14.5 108 110 377 334 670 300 250 105 42 8 37 12 6309ZZ 6307ZZ
15.0 160L 4 160 250 254 254 14.5 108 110 377 334 722 300 300 105 42 8 37 12 6309ZZ 6307ZZ

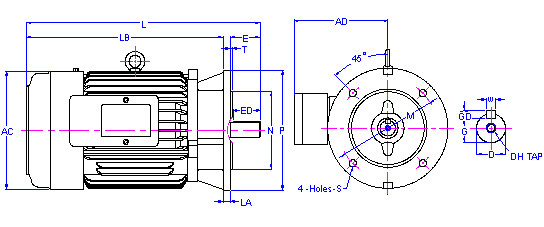

输出 (kw) 框号 极数 ØP ØN AD ØM ØS AC L LB E LA T 轴心 轴承
ED D GD G W
0.75 80 4 200 130 140 165 12 177 338 286 40 12 3.5 35 19 6 15.5 6 6204ZZ 6203ZZ
1.5 90L 4 200 130 149 165 12 200 390 328 50 12 3.5 45 24 7 20 8 6205ZZ 6204ZZ
2.2 100L 4 250 180 162 215 15 220 403 328 60 15 4 55 28 7 24 8 6206ZZ 6205ZZ
3.7 112M 4 250 180 169 215 15 238 455 380 60 15 4 55 28 7 24 8 6306ZZ 6305ZZ
5.5 132S 4 300 230 184 265 15 273 499 399 80 20 4 75 38 8 33 10 6308ZZ 6306ZZ
7.5 132M 4 300 230 184 265 15 273 534 434 80 20 4 75 38 8 33 10 6308ZZ 6306ZZ
11.0 160M 4 350 250 250 300 19 334 670 540 110 20 5 105 42 8 37 12 6309ZZ 6307ZZ
15.0 160L 4 350 250 250 300 19 334 722 592 110 20 5 105 42 8 37 12 6309ZZ 6307ZZ
