IE3 V3 主轴马达

IE3 V3 主轴马达

IE3 V1 Spindle Motor

IE3 V3 主轴马达
产品应用:
平面磨床、内外圆磨床、CNC车床、CNC铣床以及其它……等等。
爱德利IE3主轴马达，低震动马达是V3 等级，低振动三相感应主轴马达。感应马达的装置可以产生优良的性能, 并且是特别为铣床主轴设计。
1. V3振动等级的主轴马达。
2. 三相感应马达有独特的低振动及性能。
3. 效率符合IEC 60034-30 IE3标准。
4. IEC马达专门被设计当研磨切削机器和低振动等相关应用设备上使用。
5. 产品马力范围是从 1HP 到 20HP。
6. RoHs 符合性声明。

IE3 V1 主轴马达规格

框号
 102 104 90L 90LW 304 504
输入电压
 220/380VAC±10% 50 or 60HZ
马达极数
P
2 4 2 4 4
额定输出
KW
0.75 0.75 1.5 2.2 2.2 3.7

额定转速
RPM

 50HZ 2928 1454 2866 2922 1472 1465
60HZ 3515 1750 3500 3500 1760 1755
绝绿等级
 B 级

额定转矩
Kg-cm

 50HZ 24.8 49 50.6 74.6 148.2 248
60HZ 20.8 41.3 42.2 62.3 124.0 207

电流
A

 50HZ 3.1 3.5 5.6 8 8.9 14
60HZ 2.9 3.1 5.5 8.0 8.26 13.1
马达外型图
Fig. No.
Fig. 1 Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5

框号
 704S 132S 1004 1504 2004 2006
输入电压
 220/380VAC±10% 50 or 60HZ
马达极数
P
4 4 6
额定输出
KW
5.5 5.5 7.5 11 15 15.0

额定转速
RPM

 50HZ 1465 1474 1472 1470 1454 978
60HZ 1760 1770 1760 1750 1770 1174
绝绿等级
 B 级

额定转矩
Kg-cm

 50HZ 365 364 510 739 1010 1495
60HZ 304 303 413 613 825 1245

电流
A

 50HZ 23 22 28 38.6 52 52.3
60HZ 20.0 19.5 26 37 47 50.0
马达外型图
Fig. No.
Fig. 6 Fig. 7 Fig. 8 Fig. 9 Fig. 10 Fig. 11


IE3 V1 主轴马达外型尺寸图

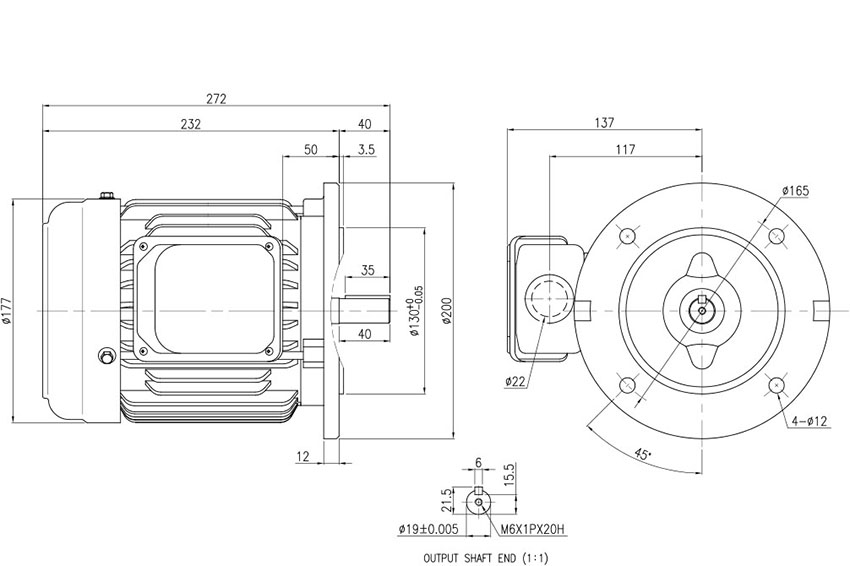

FIG 1

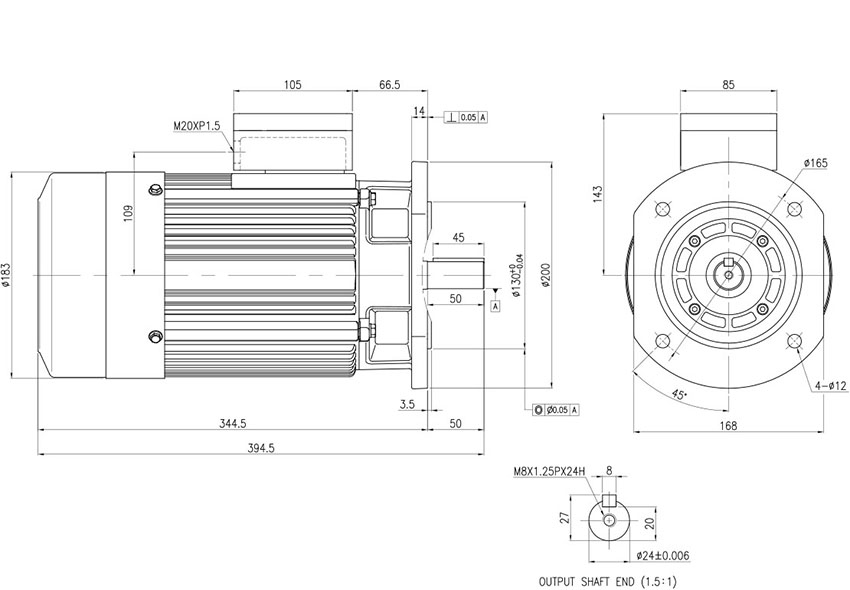

FIG 2
　

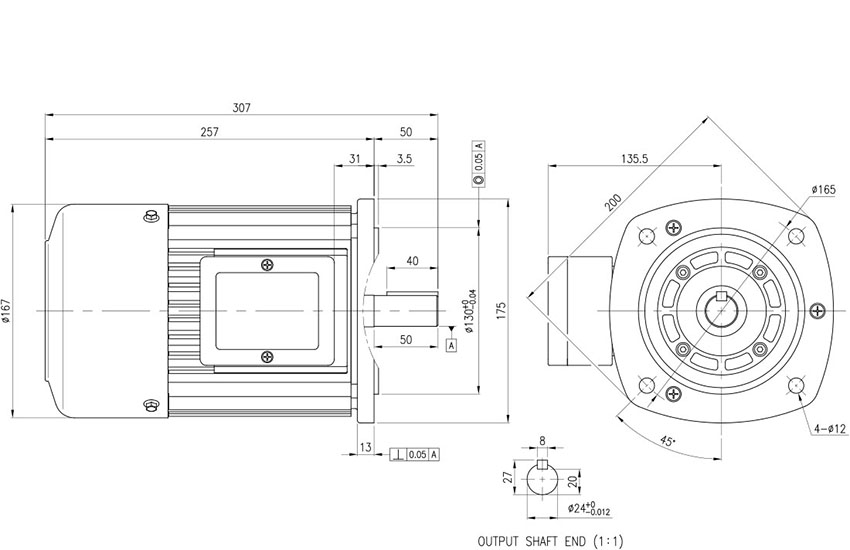

FIG 3

　

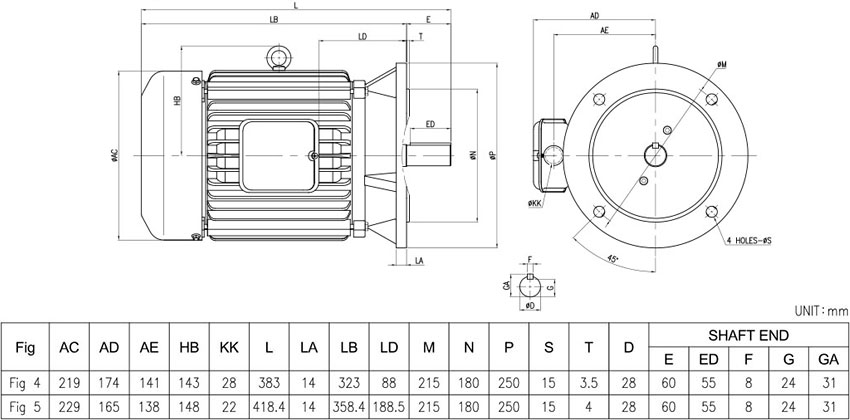

FIG 4 - FIG 5



　

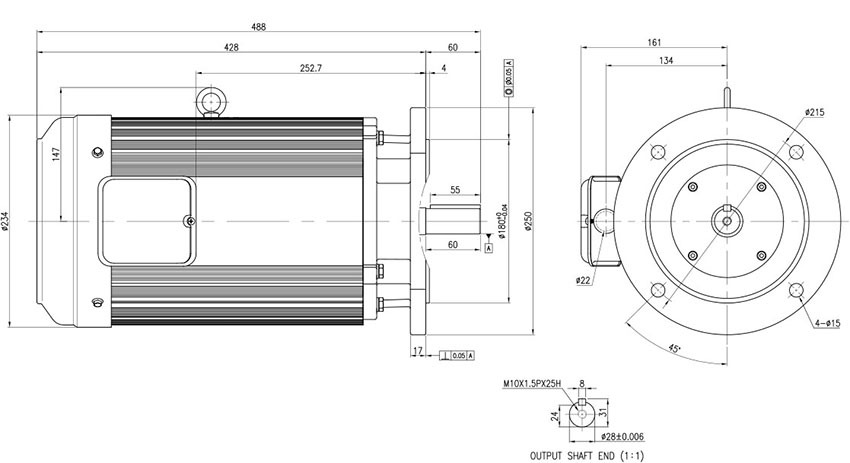

FIG 6



　

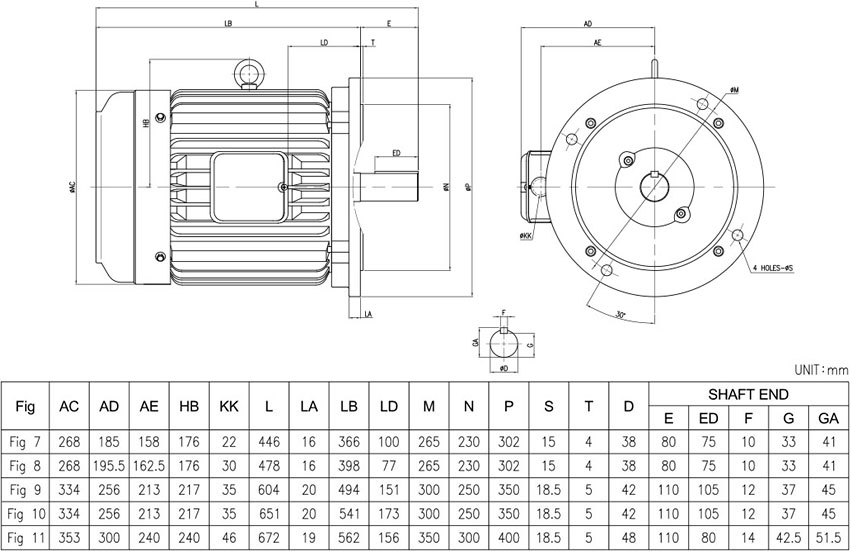

FIG 7 - FIG 11
　
