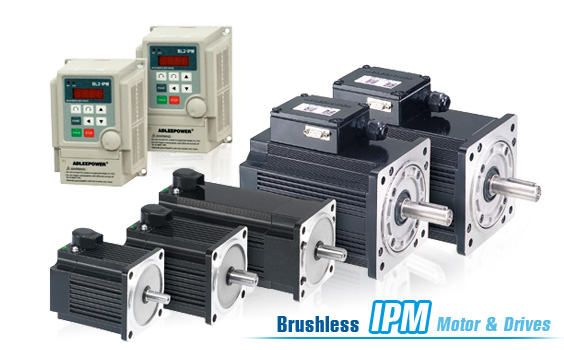

工业用直流无刷马达
工业用直流无刷马达 |
||
| 产品应用: | ||
| 内外圆磨床、输送设备、咖啡烘培机、离心机设备、抛光设备、乳化机、玻璃磨边机、自动研磨抛光机以及其他……等等。 | ||
无刷马达特点 |
||
| 1. | 低噪音、低电磁干扰，免保养。 | |
| 2. | 特殊专利设计，运转平顺，增强可靠度。 |
|
| 3. | 比传统马达拥有更多优点，体积小、重量轻、高功率、高扭力及高效率。 |
|
| 4. | 宽广的高效率转速操作范围，十分适合负载变化大，速度变化多的操作条件，这些优点是一般传统马达无法达到的。 | |
| 5. | 马达内含温度侦测元件，可以预防过负载使用，保护马达过热。 |
|
智慧型驱动器 |
||
| 1. | 适用于许多常用的控制介面，如RS485、标准面板、远拉面板F306、端子讯号控制 、PLC和人机等方式。 | |
| 2. | 使用220VAC电源，避免需要购置24VDC电源供应器困扰。 |
|
| 3. | 驱动器提供24VDC电磁刹车控制电源，可以自动控制马达煞车。 |
|
| 4. | 转速真实呈现并可输出转速讯号供外部控制使用。 | |
| 5. | 无论是在远拉面板/RS485操控或端子控制，面板均可随时保持操控的有效性。 | |
| 6. | 闭回路及开回路速度控制模式可供选择，提供多样化的使用便利性。 | |
| 7. | 类比速度命令方式可分为0-5VDC、0-10VDC和4-20mA。 | |
| 8. | 过电流、过热、过电压和马达堵住保护，避免异常产生时，对产品造成损害。 | |
直流无刷马达 VS. 感应马达 VS. 有刷马达 |
| 特点 | 直流无刷马达 | 感应马达 | 直流有刷马达 |
| 体积小,重量轻 | ◎ | X | △ |
| 转子惯性低 高速度运转性能 |
◎ | △ | X |
| 无转子铜损 | ◎ | X | △ |
| 高效率 | ◎ | △ | △ |
| 溫升低 | ◎ | △ | X |
| 无整流子,无碳刷摩擦,无火花 |
◎ | ◎ | X |
| 低速扭力 | ◎ | X | △ |
| 免保养 | ◎ | ◎ | X |
| 过附载能力 | ◎ | X | △ |
| ◎优良△普通 X 不良 | |||

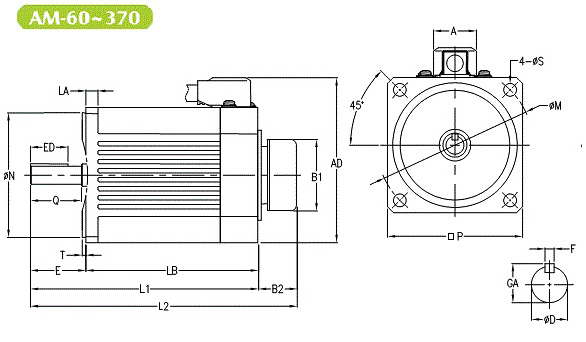

马达外型尺寸图

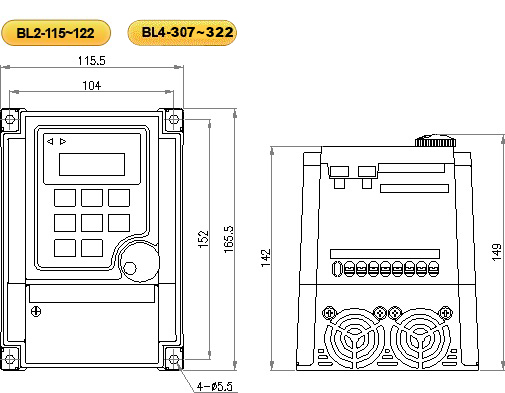

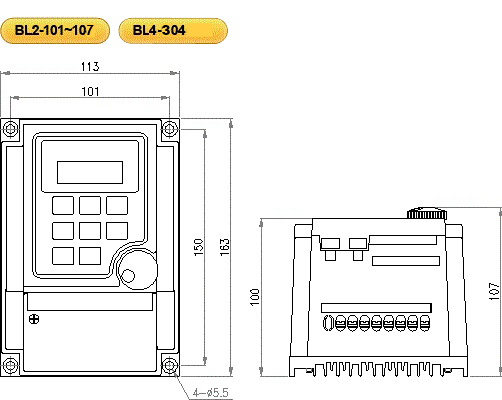

驱动器外型尺寸图
  |
|
60 | 90 | 120 | 180 | 250 | 370 | |||
| 马达型号 | AM-60L/M | AM-90L/M/H | AM-120L/M/H | AM-180L/M/H | AM-250L/M/H | AM-370L/M/H | |||
| 驱动器型号 | BL2-101 | BL2-101 | BL2-102 | BL2-102 | BL2-104 | BL2-104 | |||
| D305 | |||||||||
|
220V±10% | ||||||||
|
50 / 60 | ||||||||
|
0.7 | 1.1 | 1.5 | 2.1 | 2.9 | 3.6 | |||
| 马达相数 | 3Ø | ||||||||
|
2.9/2.0 | 4.4/2.9/1.5 | 5.8/3.9/2.0 | 8.8/5.8/2.9 | 12.0/8.1/4.0 | 18.0/12.0/6.0 | |||
|
L:2000 / M:3000 / H:6000 | ||||||||
|
>80 | >80 | >80 | >80 | >80 | >80 | |||
|
180 | 220 | 280 | 330 | 450 | 600 | |||
|
12/6 | 15/9/5.5 | 18/12/8 | 27/18/10.5 | 36/24/13 | 54/36/20 | |||
|
L:150-2000 M:150-3000 H & CM:300-6000 |
||||||||
|
1% 以下 (0~额定转矩在额定速度) | ||||||||
| 马达绝缘等级 / 最大工作温度 | B 級 (130˚C/266˚F) / 最大. 100˚C/212˚F | ||||||||
| 控制方式 | 矩形波 PWM 方式 | ||||||||
| 输入信号 | 输入方式：内部速度设定器 / 外部速度设定器(2KΩ以上) / RS-485 |
||||||||
| 保护功能 | 任何以下情况将会输出警告信号，马达停止。 过负载保护功能：马达工作温度不超过 120℃。 过热保护功能：驱动器内部过热自我保护。 欠相保护功能：因电缆断线，马达发出的回受信号异常。 相间短路保护。 |
||||||||
| 马达防水等级 | L/M/H:IP40 | ||||||||
| 马达图号 | 1 | 1 | L&M:2 H:1 | L&M:3 H:2 | 4 | 5 | 4(M/H) | ||
|
10 | 10 | 10 | 10 | 10 | 10 | |||

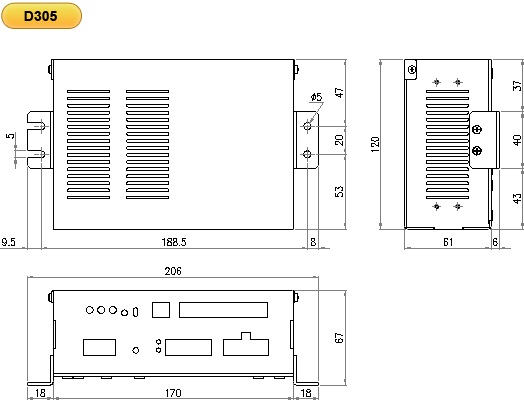

| D305 驱动器外型图 | 13 | ||||||||
|
2.1/2.1 | 2.4/2.4/2.4 | 2.6/2.5/2.5 | 2.9/2.7/2.7 | 4.0/3.8/3.7 | 4.5/4.5/4.0 | |||
|
1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | |||
| • 线圈为F绝缘等级 • AM系列可加装机械式刹车(60W~370W刹车扭力25Kg-cm, 750W~2220W刹车扭力160Kg-cm) • 马达可选配油封 |
|||||||||
[ AM750-AM2200 ]
|
750 | 1000 | 1500 | 2200 | ||
| 马达型号 | AM-750M/H | AM-1000M/H | AM-1500M/H | AM-2200M/H | ||
| CM-750L/M/HX | CM-1500L/M/HX | CM-2200L/M/HX | ||||
| 驱动器型号 | BL2-107 | BL2-115 | BL2-115 | BL2-122 | ||
|
220V±10% | |||||
|
50 / 60 | |||||
|
7.3 | 10 | 14 | 21 | ||
| 马达相数 | 3Ø | |||||
|
AM:24.4/12.2 | AM:32.5/16.2 | AM:48.8/24.4 | AM:73.2/36.6 | ||
| CM:36.6/24.4/9.1 | CM:73.2/48.8/18.3 | CM:109.8/73.2/26.8 | ||||
|
L:2000 / M:3000 / H:6000 / HX:8000 | |||||
|
>85 | >85 | >85 | >85 | ||
|
1600 | 2300 | 3000 | 4000 | ||
|
AM:48.8/24.4 | AM:65/32.4 | AM:97.61/48.8 | AM:146.4/73.2 | ||
| CM:73.2/48.8/18.2 | CM:146.4/97.6/36.6 | CM:210/146.4/53.6 | ||||
|
L:150-2000 M:150-3000 H & CM:300-6000 | |||||
|
1% 以下 (0~额定转矩在额定速度) |
|||||
| 马达绝缘等级/最大工作温度 | B 級 (130°C/266°F) / 最大. 100°C/212°F | |||||
| 控制方式 | 矩形波 PWM 方式 | |||||
| 输入信号 | 输入方式：内部速度设定器 / 外部速度设定器(2KΩ以上) / RS-485 |
|||||
| 保护功能 | 任何以下情况将会输出警告信号，马达停止。 过负载保护功能：马达工作温度不超过 120℃。 过热保护功能：驱动器内部过热自我保护。 欠相保护功能：因电缆断线，马达发出的回受信号异常。 相间短路保护。 |
|||||
| 马达防水等级 | L/M:IP54 H:IP40 | |||||
| 马达图号 | AM:6 | AM:7 | AM:8 | AM:9 | ||
| CM:A/D | CM:B/E | CM:C/F | ||||
| BL2 驱动器外型图 | 10 | 11 | 11 | 11 | ||
|
AM:8.0/7.8 | 9.4/8.7 | AM:11.0/9.7 | AM:13.2/16.5 | ||
| CM:11/11/14.2 | CM:14/14/15.3 | CM:15.6/15.6/16.5 | ||||
|
1.1 | 1.3 | 1.3 | 1.3 | ||
| • 线圈为F绝缘等级 • AM系列可加装机械式刹车(60W~370W刹车扭力25Kg-cm, 750W~2220W刹车扭力160Kg-cm). • 马达可选配油封 |
||||||
|
370 | 750 | 1000 | 1500 | 2200 | |||
| 马达型号 | AM-370L/M/H | AM-750M/H | AM-1000M/H | AM-1500M/H | AM-2200M/H | |||
| CM-750L/M/HX | CM-1500L/M/HX | CM-2200L/M/HX | ||||||
| 驱动器型号 | BL4-304 | BL4-307 | BL4-315 | BL4-315 | BL4-322 | |||
|
380/440 VAC ±10% 3Ø | |||||||
|
50 / 60 | |||||||
|
1.4 | 2.2 | 3.0 | 3.5 | 5.0 | |||
| 马达相数 | 3Ø | |||||||
|
AM:18.0/12.0/6.0 | AM:24.4/12.2 | AM:32.5/16.2 | AM:48.8/24.4 | AM:73.2/36.6 | |||
| CM:36.6/24.4/9.1 | CM:73.2/48.8/18.3 | CM:109.8/73.2/26.8 | ||||||
|
L:2000 / M:3000 / H:6000 / HX:8000 | |||||||
|
>80 | >85 | >85 | >85 | >85 | |||
|
600 | 1600 | 2300 | 3000 | 4000 | |||
|
AM:54/36/20 | AM:48.8/24.4 | AM:65/32.4 | AM:97.6/48.8 | AM:146.4/73.2 | |||
| CM:73.2/48.8/18.2 | CM:146.4/97.6/36.6 | CM:210/146.4/53.6 | ||||||
|
L:150~2000 / M:150~3000 / H :300~6000 / HX:300~8000 | |||||||
|
1% 以下 (0~额定转矩在额定速度) | |||||||
| 马达绝缘等级/最大工作温度 | B 級 (130°C/266°F) / 最大. 100°C/212°F | |||||||
| 控制方式 | 矩形波 PWM 方式 | |||||||
| 输入信号 | 输入方式：内部速度设定器 / 外部速度设定器(2KΩ以上) / RS-485 | |||||||
| 保护功能 | 任何以下情况将会输出警告信号，马达停止。 过负载保护功能：马达工作温度不超过 120℃。 过热保护功能：驱动器内部过热自我保护。 欠相保护功能：因电缆断线，马达发出的回受信号异常。 相间短路保护。 |
|||||||
| 马达防水等级 | L/M/H: IP40 | L/M/H: IP54 H/HX:IP40 | ||||||
| 马达图号 | 5 | 4(M/H) | AM:6 | AM:7 | AM:8 | AM:9 | ||
| CM:A/A/D | CM:B/B/E | CM:C/C/F | ||||||
| BL4 驱动器外型图 | 10 | 11 | 11 | 11 | 11 | |||
|
AM:4.5/4.5/4.0 | AM:8.0/7.8 | AM:9.4/8.7 | AM:11.0/9.7 | AM:13.2/16.5 | |||
| CM:11/11/14.2 | CM:14/14/15.3 | CM:15.6/15.6/16.5 | ||||||
|
1.1 | 1.3 | 1.3 | 1.3 | 1.3 | |||
| • 线圈为F绝缘等级 • AM系列可加装机械式刹车(60W~370W刹车扭力25Kg-cm, 750W~2220W刹车扭力160Kg-cm). • 马达可选配油封 |
||||||||
单位: mm
| Fig. No. | □P | ØM | ØS | ØN | T | LA | LB | L1 | L2 | AD | A | B1 | B2 | 轴端 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ED | Q | E | ØD | GA | F | ||||||||||||||
1 |
90 |
104 |
8.5 |
83 |
2.5 |
8 |
99.5 |
127.5 |
160.5 |
109.8 |
28.5 |
61 |
33 |
20 |
25 |
28 |
12 |
13.5 |
4 |
2 |
114.5 |
146.5 |
179.5 |
25 |
29 |
32 |
|||||||||||||
3 |
14 |
16 |
5 |
||||||||||||||||
4 |
169.5 |
201.5 |
234.5 |
||||||||||||||||
5 |
184.5 |
216.5 |
249.5 |
||||||||||||||||
单位: mm
| Fig. No. | □P | ØM | ØS | ØN | T | LA | LB | L1 | L2 | B1 | B2 | AD | AE | LD | 轴端 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ED | Q | E | ØD | GA | F | DH | |||||||||||||||
6 |
130 |
145 |
9 |
110 |
3.5 |
12 |
178 |
218 |
252.3 |
117 |
34.3 |
165.5 |
146 |
63 |
35 |
40 |
40 |
19 |
21.5 |
6 |
M6 |
7 |
195 |
245 |
279.3 |
80 |
45 |
50 |
50 |
24 |
27 |
8 |
M8 |
||||||||||
8 |
212 |
262 |
296.3 |
97 |
|||||||||||||||||
9 |
232 |
282 |
316.3 |
117 |
|||||||||||||||||
单位: mm
| Fig. No. | □P | ØM | ØS | ØN | T | LA | LB | L | AC | AD | AE | LD | 轴端 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ED | Q | E | ØD | GA | F | DH | |||||||||||||
A |
175 |
165 |
12 |
130 |
3.5 |
13 |
205 |
245 |
142 |
186 |
166 |
67 |
35 |
40 |
40 |
19 |
21.5 |
6 |
M6 |
B |
239 |
289 |
101 |
45 |
50 |
50 |
24 |
27 |
8 |
M8 |
|||||||||
C |
259 |
309 |
121 |
||||||||||||||||
D |
287 |
327 |
144 |
67 |
35 |
40 |
40 |
19 |
21.5 |
6 |
M6 |
||||||||
E |
337 |
45 |
50 |
50 |
24 |
27 |
8 |
M |
|||||||||||
|
 |
